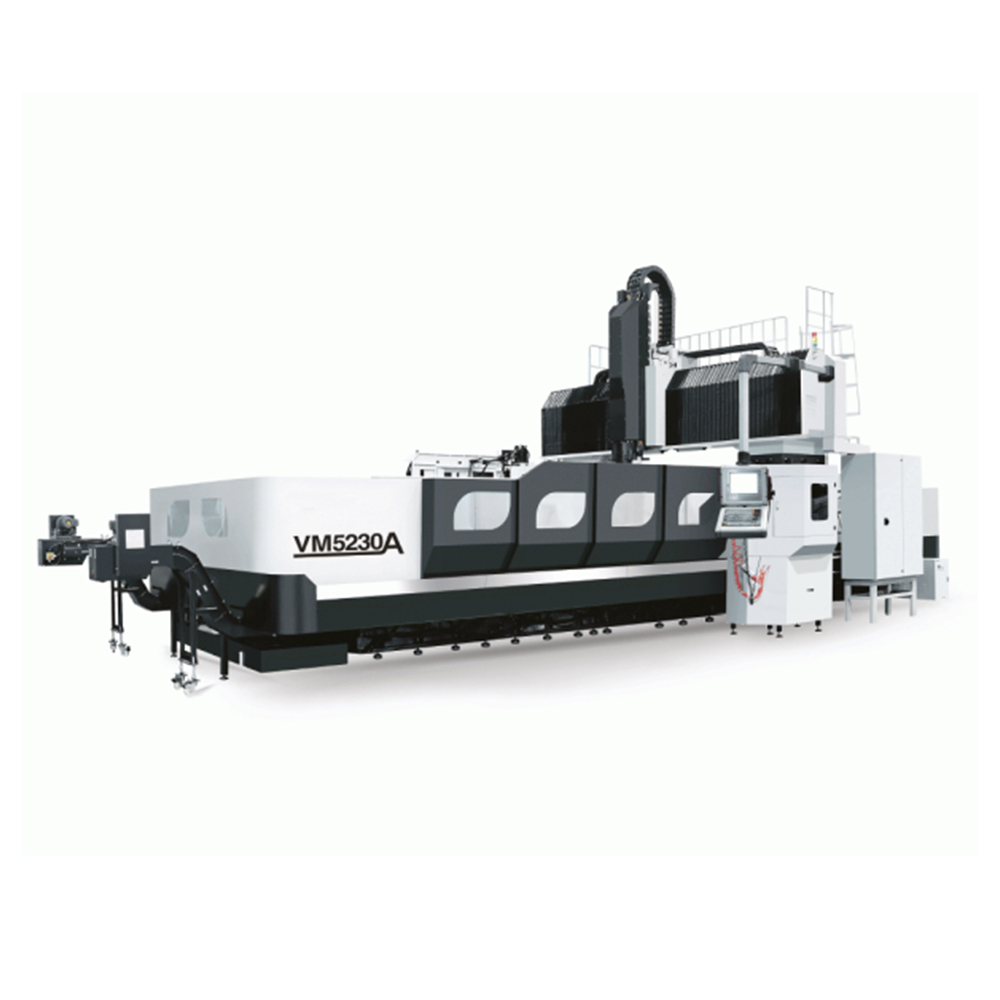

M5230A Köprülü İşlem Merkezi

Skymaster VM5230A Köprülü İşlem Merkezi, büyük ölçekli işleme süreçleri için yüksek hassasiyet, güçlü rijitlik ve geniş işleme kapasitesi sunar. Sağlam köprülü yapısı, yüksek torklu spindle motoru ve otomatik takım değiştirme özelliği sayesinde havacılık, otomotiv, kalıpçılık ve ağır sanayi sektörlerinde maksimum verimlilik sağlar.

Endüstri 4.0 uyumluluğu ile dijital üretim süreçlerine tam entegrasyon sağlar, uzaktan izleme ve akıllı üretim yönetimi imkanı sunar. Geniş işleme alanı ve yüksek hızlı talaş kaldırma kapasitesi ile büyük ve kompleks parçaların hassas işlenmesi için ideal bir çözümdür.

M5230A Köprülü İşlem Merkezi M5230A Köprülü İşlem Merkezi
  • Teknik Özellikler
  • Teklif Al
  Unit VM3230A       VM4230A     VM5230A
Kontrol Ünitesi       FANUC Oİ MF FANUC Oİ MF     FANUC Oİ MF
X Eksen Turu     mm 3200     4200     5100
Y Eksen Turu      mm     3400     3400     3400
Z Eksen Turu     mm     1000 (1300-1500 ops.) 1000 (1300-1500 ops.) 1000 (1300-1500 ops.)
Mil Burnu ile Tabla Arası Mesafe     mm     235-1235     235-1235     235-1235
Kolonlar Arası Mesafe     mm     3020     3020     3020
Tabla Ebadı     mm     3350 x 2500 4350 x 2500 5350 x 2500
Maksimum İş Parçası Ağırlığı     kg     15000     18000     21000
T Kanal Ebatları (AdetxNoxAra) mm     28 x 250 x 13     28 x 250 x 17     28 x 250 x 21
İş Mili Tipi       BT50     BT50     BT50
Maksimum İş Mili Devri     rpm     6000 Şanz. Direct Drive     6000 Şanz. Direct Drive     6000 Şanz. Direct Drive
İş Mili Motor Gücü     kw     22/54     22/54     22/54
İş Mili Torku     N.m     770/1892     770/1892     770/1892
X/Y/Z Ekseni Seri Besleme     mm/min     15/12/12     12/12/12     12/12/12
X/Y/Z Ekseni Kesme Hızı     mm/min     1 – 8000     1 – 8000     1 – 8000
Takım Kapasitesi (Opsiyonel)     Adet/pcs     32     32         32
Takım Çapı (Opsiyonel)     Ø 110/225     110/225     110/225
Takım Uzunluğu (Opsiyonel)     mm 350 350 350
Takım Ağırlığı (Opsiyonel)     kg 20 20 20
Tam Tur Pozisyonlama Hassasiyeti     mm P0.020     P0.025     P0.030
Tekrarlanabilirlik Hassasiyeti     mm Ps0.015    Ps0.020    Ps0.025
Hava Basıncı     MPa     0.6-0.8     0.6-0.8     0.6-0.8
Voltaj Gereksinimi       AC380V, 50Hz     AC380V, 50Hz     AC380V, 50Hz
Güç Gereksinimi     kVA     60     60     60
Standart Makine Ebadı (BxExY)     mm 9140 x 5930 x 4900 11140 x 5930 x 4900 13140 x 5930 x 4900
Standart Makina Ağırlığı     kg     5000 50000 55000
